FSG

德国FSG公司位于柏林,成立于1946年主要研究、生产高质量的传感器和变送器，是测量系统的重要的供货者，

许多年来，FSG 拥有多种适合用户使用的线性变送器和角度变送器和系统。

这些参数被广泛的使用于监视和控制的工业场合，如高要求和精密的自动工程设备和安全工程。

主要产品：高精度电位计，拉线位移传感器，直线位移传感器，工程机械风速传感器，角度传感器，倾角传感器。

对于测量角度位移并将其转换成电子信号以达到远程传送的目的，电势的、感应的、磁致电阻的、递增的或完全的编码角度位移传感器可根据用户的要求应用。

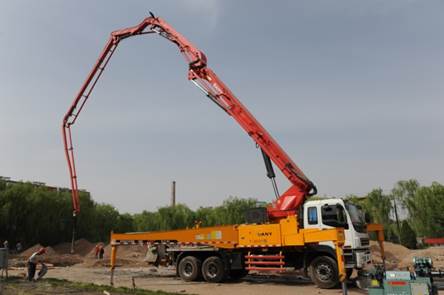

角度位移传感器可用于测量堰坝门和扇形阀，阀门和控制驱动器，船的机械电报机和机械舵，起重机的摆动齿轮和起重齿轮，机械工具和处理设备，起重机、开凿机和船舶的控制传送器上的置数调节器。

无触点型的感应式角度位移传感器更适于测量处在剧烈振动情况下的点。它主要用于解决能量工业和化学工厂的测量问题，例如测量变速驱动器的实际位移量，或测量造纸和纺织工业的机器，测量浮动滚筒的位移，而在测量起重机和开凿机摇摆系统的倾斜角中应用最为广泛。

磁致电阻式传感器是一个极耐用的测量仪器，它没有轴引出端，完全密闭，能够遥控测量永磁铁的角度位移。这种传感器主要用于测量控制轴的位移和开凿机铰接臂的角度等工业用途。这样的测量无需轴引出端，有轴引出端的传感器同样包含一个密闭的电子元件。此传感器多用于水的配给工业，测量人字闸门、堰坝门及类似设备的位移。

光电式角度位移传感器是一个高鉴别力的测量仪器，可用于单匝线圈或多匝线圈型、低温度系数、数字编码的角度位移输出信号的情况。单匝线圈传感器用于铁路等交通领域作为快速定向环与起重机的牵引开关相连。多匝线圈传感器更适合与拖拉设备、起重系统的缆绳绞盘的绳索长度测量设备或机械工具中的工具位移测量设备配合使用。

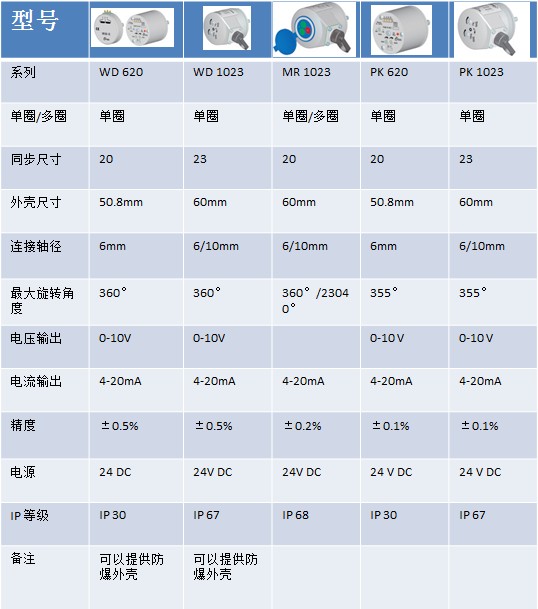

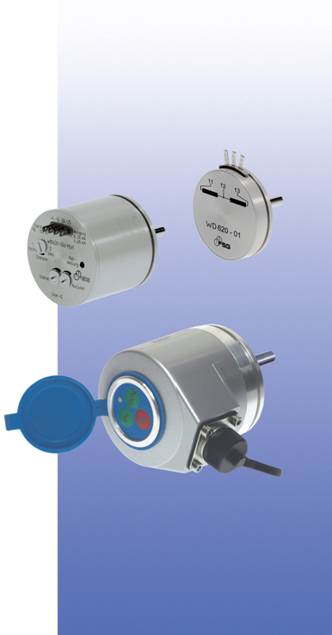

感应式传感器（WD和 PK 系列）

可用作同步尺寸20（620系列）和同步尺寸小23（1023系列）的型号。它包括一个微分感应器，实行一个无接点开关的环状绕组形式。

电气输出信号初始为零，机械驱动轴角度的终值通过调整内置或外置的电位器在一个限定的宽范围内可调。    对于应用在一些危险环境中，传感器可以提供EEX 或者ATEX的保护

磁致电阻式传感器 （MR 系列）

可用作同步尺寸23的模型，有无驱动轴都可。

它完全被密封在铝制包装内，包含一个高精度的磁致电阻传感器。

这个传感器根据永磁铁的磁场位移提供正弦和余弦信号。

特制的集成电路将正弦和余弦信号转变为与角度成比例的模拟或数字信号。

内置的微控制器进行线性化、可调零偏移量的计算和误差控制程序的工作。

光电式传感器 （XI 和XA系列）

可用作同步大小23的模型，递增的和完全的编码设计。递增系统将角度有规则转变为成比例的脉冲信号，以90o偏移量的两条轨迹A和B确定位移量。

完全编码系统适用于单匝和多匝线圈的编码器。它们包含12个同心轨迹的格雷码盘，能够通过红外线发射二极管和光电晶体管用肉眼检测。

信号可以通过NPN或PNP晶体管输出，或通过数模转换器变为4-20mA的电流输出。所有传感器都可使用CAN总线标准和用户自定标准。

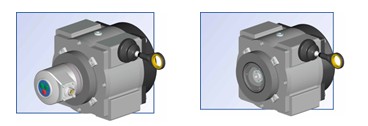

拉线位移传感器——高精度的模拟或数字编码的线形测量仪器

一定范围内测量长度的确定以及活塞控制线形传感器无法完成的短距离测量，只能使用基于拉线测量原则的传感器来完成。

拉线位移传感器主要解决工业应用中的测量问题，例如：起重机、挖掘机和开凿机，挤压、冲压和注射式浇铸机，堰坝闸门，多级架设装置和舞台，木料和石材工作机，也用于工程器械，高技术医疗仪器中。

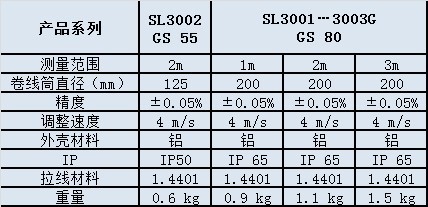

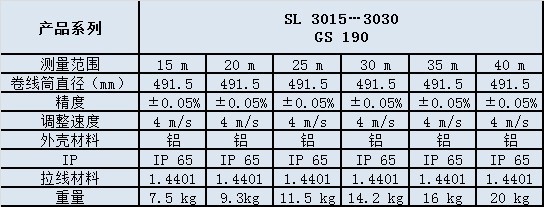

SL 3000系列的拉线位移传感器经过多年的应用证明其可靠性很高，测量长度最大可达60m，即使在极其恶劣的环境下，其测量精度和可靠性也很高。

强化铝的外壳，保护度为IP 65，具有一个轻量高精度的测量圆筒，其上有一个极稳定的弹性返回机构和一根高柔韧性的金属线。

测量圆筒安装在线状轴上，测量线要由线出口直线拉出以确保高精度、卷轴速率和操作的稳定性。

外部圆筒的外壳通过耦合或测量齿轮由可安装法兰的角度位移编码器将圆筒转数转换为与测量长度成比例的模拟或数字测量信号。

电势的或感应的角度位移编码器的模拟测量信号以可变的电流或电压信号形式输出。

如果使用高分辨率的传导塑料电位计，长度比例信号以线形率为±0.1%的变电阻形式输出。

光电的角度位移编码器的数字测量信号以格雷码，CAN总线或SSI界面的递增的或完全的编码测量级形式输出。    附加项：导向滑轮，适用于不同应用领域和环境条件的拉线出口。

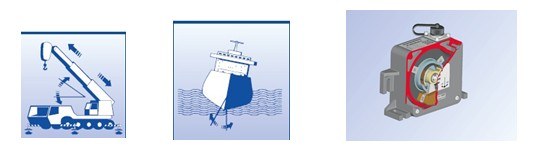

倾角传感器——电势的、感应的或光电的油阻尼摆锤系统

在起重机和重物运输车辆，开凿机和钻探机，船舶和海上作业机械中，平台的倾角值对于此类机械的安全性和控制系统是非常重要的测量数据。角度的测量例如设备的测量高低由双轴摆锤系统来完成。

单轴摆锤系统测量起重机臂的角度位置，重物运输车辆的侧面倾度，升降平台的倾度以及类似堰坝闸门的机械的倾角。

这种类型的传感器在保护度为IP 65到IP 68的防溅铝制外壳内有一个油阻尼摆锤系统，摆锤倾角的测量根据应用的场合由电势的无触点式感应传感器或光电的角度编码器来完成相对于安全性的测量，摆锤每轴的摆动要通过两个机械和电气隔离的摆锤系统重复测量。

表示倾角的输出信号是一个模拟的电阻、电流或电压的变化信号或有interface 总线的数字信号。

对于在升降平台、起重机械或船舶载货板的倾斜控制系统中作为倾斜启动开关，单轴传感器可以内置最大/最小比较仪。

对于信号的显示和测量角度值的限制监测，我们可以提供调整显示器（X/Y显示器），最大/最小开关齿轮，用于信号转换的信号转换器和监测来自X轴和Y轴的倾角值。

倾角传感器参数如下：
