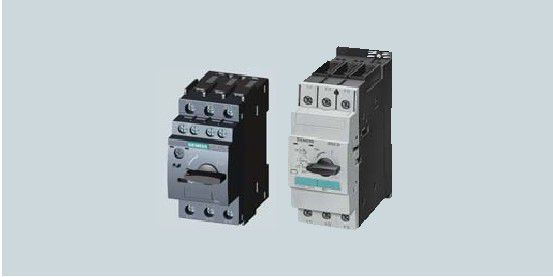

新一代 SIRIUS(进口)3RV2断路器



规格注释

3RV2断路器包括2种规格:

· S00规格-45mm宽,

最大额定电流16A,

交流400V时适用感应电动机最大7.5kW。

· S0规格-45mm宽,


最大额定电流40A,

交流400V时适用感应电动机最大18.5kW。

3RV2断路器为紧凑型限流电动机起动保护断路器,可用三相感应电动机(交流400V时功率最大至18.5kW)和其他负载(额定电流量最大至40A)的开合和保护。



应用

操作条件

3RV2断路器适用于任何一种气候,应用于封闭空间正常操作环境中(例如无尘埃,无腐蚀性气体或有害气体)。安装在灰尘和潮湿场所时,需要装配合适的防护罩。

3RV2断路器可以从顶部或底部进线。

断路器允许的环境温度、最大分段能力、脱扣动作电流和其它条件。

3RV2断路器可以在IT系统(IT网络)中使用,但考虑到在IT系统中不同的断路分断能力。

即便是相同额定功率的电动机,由于瞬时峰值电流,其工作电流,起动电流以及电流峰值也是各不相同的。因此,选择表格中的电动机额定值只能代表指导数据,电动机的实际额定数据

和起动数据对选择合适的断路器是非常重要的。这一原则同样适用于变压器保护用断路器。


应用类别:

3RV2断路器可用于:

· 电动机保护

· 系统保护

· 起动器组合短路保护

· 变压器保护

· 作为主开关和急停开关

· IT系统(IT网络)

· 直流回路

· 防爆应用(ATEX)

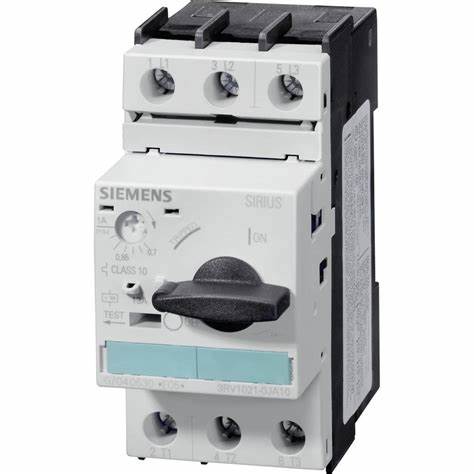

SIRIUS(进口)3RV1断路器



综述

3RV1-可达100A

3RV1断路器为紧凑型限流断路器。最适合于载荷馈电线路。

该断路器可用于三相感应电机(AC400V时功率最大至45kW)和其它负载(额定电流最大至100A)的起动,断开及过载和短路保护。


S00断路器

带具有超前动作辅助触头的侧装欠压脱扣器

· S00规格-总宽度45mm,最大额定电流12A。在电压为AC400V时,适用于三相感应电动机容量可达5,5kW。

· S0规格-总宽度45mm,最大额定电流25A。在电压为AC400V时,适用于三相感应电动机容量可达11kW。

· S2规格-总宽度55mm,最大额定电流50A。在电压为AC400V时,适用于三相感应电动机容量可达22kW。

· S3规格-总宽度70mm,最大额定电流100A。在电压为AC400V时,适用于三相感应电动机容量可达45kW


功能

脱扣器

3RV1断路器配备了基于双金属的、反时限延时过载脱扣器-电磁式断路脱扣器。

过载脱扣电流值可根据负荷电流来整定。

瞬时脱扣器按额定电流13倍整定以保证躲过电动机起动电流。


SIRIUS(国产)3RV6/3RV5 断路器


规格注释

3RV6/3RV5断路器包括4种规格:

· S00规格-45mm宽,

最大额定电流16A,

交流400V时适用感应电动机最大7.5kW。

· S0规格-45mm宽,

最大额定电流40A,

交流400V时适用感应电动机最大18.5kW。


· S2规格-55mm宽,

最大额定电流50A,

交流400V时适用感应电动机最大25kW。


· S3规格-55mm宽,

最大额定电流100A,

交流400V时适用感应电动机最大45kW。




3RV6/3RV5断路器为紧凑型限流电动机起动保护断路器,可用三相感应电动机(交流400V时功率最大至45kW)和其他负载(额定电流量最大至100A)的开合和保护。


应用

操作条件

3RV6/3RV5断路器适用于任何一种气候,应用于封闭空间正常操作环境中(例如无尘埃,无腐蚀性气体或有害气体)。安装在灰尘和潮湿场所时,需要装配合适的防护罩。

3RV6/3RV5断路器可以从顶部或底部进线。

断路器允许的环境温度、最大分段能力、脱扣动作电流和其它条件。

3RV6/3RV5断路器可以在IT系统(IT网络)中使用,但考虑到在IT系统中不同的断路分断能力。

即便是相同额定功率的电动机,由于瞬时峰值电流,其工作电流,起动电流以及电流峰值也是各不相同的。因此,选择表格中的电动机额定值只能代表指导数据,电动机的实际额定数据

和起动数据对选择合适的断路器是非常重要的。这一原则同样适用于变压器保护用断路器。


应用类别:

3RV6/3RV5断路器可用于:

· 电动机保护

· 系统保护

· 起动器组合短路保护

· 变压器保护

· 作为主开关和急停开关

· IT系统(IT网络)

· 直流回路

· 防爆应用(ATEX)
